Neon Led je efektná forma označenia a dekoratívneho podsvietenia, ktorá spája presné CNC spracovanie s LED technológiou. Systém spočíva vo vyfrézovaní drážky do základnej dosky, montáži flexibilného LED pásu a osadení farebného silikónového krytu rozptyľujúceho svetlo. Farba svetla LED pásu je identická s farbou krytu. To umožňuje dosiahnuť svetelné nápisy, logotypy a individuálne tvary s výraznou, jednotnou svetelnou líniou.
Na rozdiel od hotových neonových káblov je Neon Led realizovaný priamo v základnej doske podľa grafického návrhu. Vďaka tomu je možné veľmi presne reprodukovať tvary, zachovať kontinuitu línie a dosiahnuť vysokú estetiku spracovania — najmä pri znakoch, písmenách a kontúrových formách.
Táto technológia sa osvedčuje ako prvok vizuálnej reklamy, identifikácie značky a modernej úpravy priestoru, všade tam, kde má svetlo vytvárať efekt a priťahovať pozornosť.
Toto riešenie sa často využíva v prevádzkových a gastronomických priestoroch, kanceláriách, recepčných zónach, na eventoch a v expozičných projektoch.
Určené len do interiérov.
Nie je to nič zložité, dodáte návrh – my ho prevedieme do hotového produktu
Čistý, estetický svetelný efekt, ktorý dobre vyzerá v každom priestore
Verná reprodukcia logotypov a nápisov — bez zjednodušení a kompromisov
Možnosť výberu farby svetla
Elegantné, jednotné vyhotovenie bez viditeľných technických prvkov
Bezpečné a trvácne riešenie na každodenné používanie
Široké využitie — od označenia po dekoratívny prvok
Neon LED môže plniť funkciu hlavného vizuálneho prvku aj svetelného akcentu, ktorý podčiarkuje charakter značky alebo interiéru.
Realizácie sú vykonávané v technológii Neon Frez, ktorá spočíva vo frézovaní montážneho kanála do základného materiálu, inštalácii flexibilného LED pásu a osadení silikónového krytu rozptyľujúceho svetlo.
Farba svetla LED pásu a farba silikónového krytu je identická.
Systém je osadený do frézovaných drážok na CNC fréze.
Konštrukcia systému
Ako rozdeliť projekt na úseky neónu pre správnu kalkuláciu?
V kalkulačke je potrebné uviesť počet nepretínajúcich sa úsekov neónovej línie. Jeden úsek je samostatná, súvislá línia svetla vedená bez rozvetvení a bez kríženia s inou líniou.

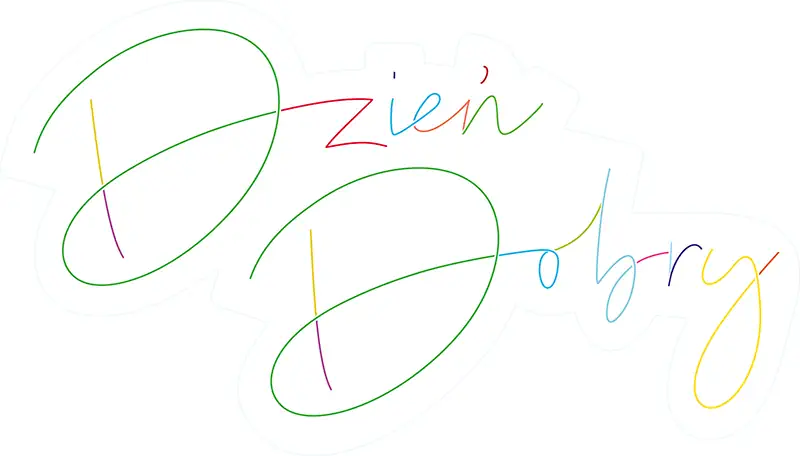

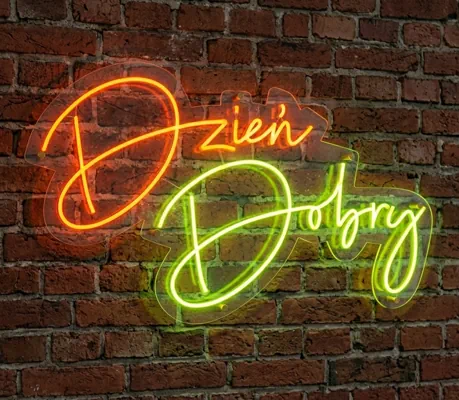

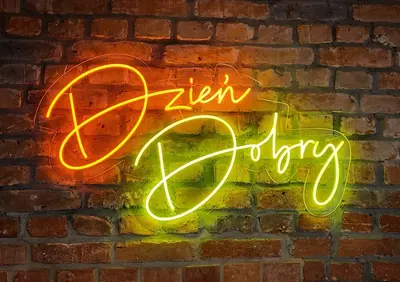

Pomocný nákres - každá farba označuje jeden nezávislý úsek. V ukážkovom neóne „Dzień Dobry“ je 20 nepretínajúcich sa úsekov.
Dĺžka sa tu nesčítava — dĺžka sa uvádza v samostatnom poli. Tu sa uvádza výlučne počet technologicky oddelených fragmentov neónu.

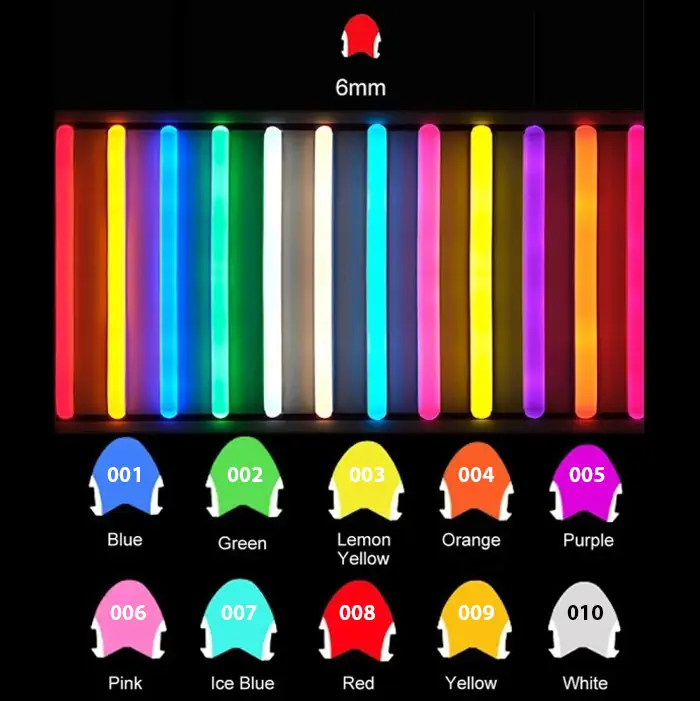

001 – modrá
002 – zelená
003 – citrónová
004 – oranžová
005 – fialová
006 – ružová
007 – sv. modrá
008 – červená
009 – žltá
010 – biela
Montážne otvory
Otvory sú realizované priamo v materiáli, umožňujúce samostatnú montáž pomocou skrutiek alebo šróbov. (montážne prvky vo vlastnej réžii)
Snapfix (zacvakávací systém)
Montážny systém umožňujúci rýchle a estetické uchytenie prvkov bez viditeľných skrutiek na prednej strane grafiky. Zacvakávací prvok je montovaný zo zadnej strany materiálu.
Estetický montážny systém umožňujúci odsadiť prvok od povrchu steny, čím vytvára priestorový efekt.
Dostupné dištančné prvky:
dištančný prvok hliník matný 13/13
dištančný prvok hliník matný 19/13
dištančný prvok hliník matný 25/19
dištančný prvok mosadz chróm lesk 13/13
dištančný prvok mosadz chróm lesk 19/13
dištančný prvok mosadz chróm lesk 25/19
Pozor!
Plexi s farebnou grafikou vyrábame výlučne z čírej dosky. Potlač je realizovaná zo spodnej strany materiálu v technológii 2xCMYK + biela, čo zabezpečuje správnu sýtosť farieb na prednej strane. Z vrchnej strany je frézovaná montážna drážka, v ktorej sú osadené prvky systému Neon Flex — LED pás je zarovnaný s povrchom podkladu.
Odporúčanie
Vizualizácia návrhu – v štádiu návrhu sa odporúča pripraviť vizualizáciu neónu s použitím línie so šírkou 6 mm, čo zodpovedá skutočnej šírke svetelnej línie Neonu LED. Umožňuje to správne posúdiť proporcie návrhu a prezentovať finálny efekt.
Preferovaný formát: CDR (V17)
Akceptované formáty: PDF
Nie každé písmo je vhodné na výrobu nápisov v technológii LED Frez. Typ písma musí umožňovať vedenie svetelnej línie po plynulých oblúkoch, preto odporúčame vyhýbať sa ostrým uhlom a nepripúšťame veľmi tesné detaily.
Správna príprava písiem
V prípade použitia nepísaných (blokových) písiem s určenou hrúbkou znaku (napr. Arial, Montserrat atď.) je potrebná dodatočná príprava vodiacej línie neónu. Sú prípustné dve riešenia:

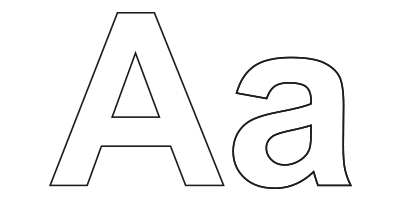

v prípade väčších písmen môže byť neón vedený po obryse znaku; minimálna vzdialenosť medzi paralelne vedenými líniami neónu by mala byť 15 mm,

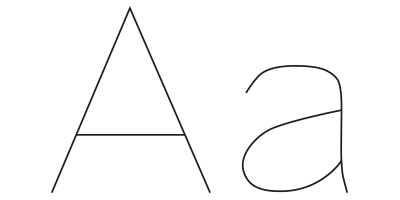

v prípade malých prvkov alebo tenkých znakov je potrebné použiť jednu, centrovanú vodiacu líniu neónu (centrálnu líniu znaku).
Poznámka!
Výber spôsobu vedenia neónu závisí od veľkosti písmen a technologických možností výroby.
V prípade fontov so zložitou konštrukciou môžeme navrhnúť úpravu alebo zmenu typu písma na technologicky realizovateľný.
Vzhľadom na technológiu výroby neónov závisí estetická kvalita návrhu vo veľkej miere od správnosti prípravy vektorových ciest. Na spojoch pod malým uhlom vznikajú predĺžené odrezky materiálu, čo môže zhoršiť vizuálnu plynulosť a estetiku hotového prvku – najmä v projektoch s veľkým počtom ostrých zalomení.
To neznamená, že ich nie je možné vyrobiť, avšak pre dosiahnutie najlepšieho vizuálneho efektu je potrebné:
Návrhy so zjednodušenými, plynulými tvarmi umožňujú výrobu prvkov z menšieho počtu úsekov, čo sa prejavuje vyššou estetikou a jednotnejšou svetelnou líniou neónu.
Technologická poznámka
Vzhľadom na konštrukciu LED neónov a spôsob vedenia pásky sa môže v niektorých miestach pri ohybe, ostrých oblúkoch alebo niektorých spojoch úsekov LED neónov objaviť minimálna viditeľnosť svetelných bodov pod uhlom. Tento jav nie je viditeľný pri pohľade na neón spredu a nemá vplyv na konečný vizuálny efekt nápisu.
Ak je neón vyrobený na podklade ľubovoľného tvaru, obrys podkladu je potrebné pripraviť ako samostatnú stranu v súbore.
Farba: 100% K
Všetky potrebné informácie nájdete v Pomoci pre Veľkoformátovú tlač (Arizona)
Neón LED môže byť osadený na rôznych typoch nosných dosiek. Výber podkladu ovplyvňuje vizuálny efekt a spôsob expozície inštalácie.
Bezfarebná akrylová doska s hrúbkou 6 mm. Umožňuje dosiahnuť efekt „levitujúcej“ svetelnej línie s minimálne viditeľným konštrukčným pozadím. Používa sa v realizáciách, kde má podklad zostať opticky neutrálny.
Saténová (matná) akrylová doska s hrúbkou 6 mm. Obmedzuje odrazy a povrchové reflexy. Zabezpečuje viac rozptýlené, pokojné pozadie pre svetelnú inštaláciu.
Čierna akrylová doska so zvýšenou hrúbkou 8 mm. Vytvára výrazný kontrast pre svietiacu líniu. Používa sa v projektoch, ktoré vyžadujú silné oddelenie svetla od pozadia a väčšiu tuhosť nosiča.

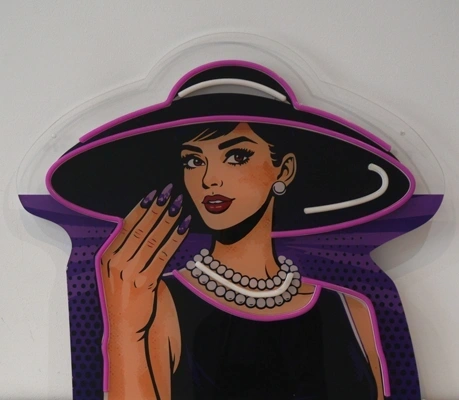

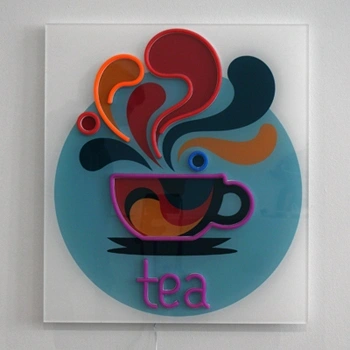

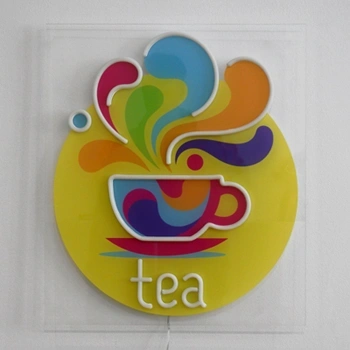

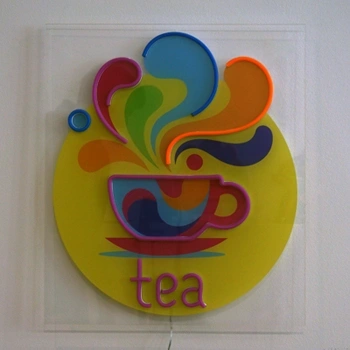

Akrylový podklad s nanesenou farebnou grafikou. Umožňuje kombináciu svetelného prvku s vizuálnou vrstvou - tlačou (napr. pozadie, tvar, grafický znak, grafika). Projekt pripravovaný individuálne.
