Rozmery a formát projektu

• Veľkosť použitia určuje línia rezu. Použitie môže mať akýkoľvek tvar.
• Projekt by mal obsahovať dva zladené súbory:
• Súbor s grafikou - zväčšený o požadovaný presah.
• Súbor s líniami rezu a bigovania - samostatná stránka s líniami rezu a bigovania presne prispôsobenými grafike.

V prípade tlače použití akýchkoľvek tvarov je presah 3 mm z každej strany. Oblasť grafiky musí presahovať za líniu rezu.

Projekt jednotlivého použitia

• Dôležité objekty/informácie - všetky dôležité objekty (logo, texty, fotografie) by mali byť minimálne 3 mm od plánovanej línie rezu.
• Rámy a obvodky - neodporúča sa navrhovať rámiky blízko línie rezu. Minimálna vzdialenosť je 5 mm, aby sa predišlo neestetickým efektom vyplývajúcim z tolerancie rezu.

Šablóna na rezanie a bigovanie

Línie rezu a bigovania

• Línie rezu by mali byť navrhnuté ako vlasové (tenké) línie v červenej farbe.
• Línie bigovania by mali byť v žltej farbe.
• Línia rezu musí byť jedinou, uzavretou krivkou bez duplikovania alebo prekrývania sa s inými líniami.

Minimálne polomery zaoblení pre línie rezu:

• 1,5 mm - pre samolepiace fólie.
• 2 mm - pre kartóny s hrúbkou do 0,4 mm a ozdobné papiere.
• 3 mm - pre kartóny hrubšie ako 0,4 mm.

Vnútorné výrezy

Prvky vyrezávané vo vnútri použitia musia byť vzdialené od vonkajšej línie rezu minimálne 5 mm.

Optimalizačné pokyny

• Vyhýbajte sa nadmernému počtu vrcholov v líniách rezu - môže to spomaliť prácu plotra.
• Ak je to možné, používajte zaoblenia namiesto ostrých uhlov.
• Vyhýbajte sa príliš zložitým tvarom: Prvky vyrezávané by nemali byť príliš drobné ani veľmi zložité, aby sa predišlo problémom s realizáciou projektu. V prípade, že zložitosť krivky na rezanie spôsobí príliš pomalú prácu plotra alebo znemožní realizáciu objednávky, vyhradzujeme si právo odmietnuť realizáciu takého projektu alebo zmeniť cenu.

Tolerancia rezu

Pasovanie tlače a okrajov rezu môže kolísať o ±1,5 mm.

Uloženie súboru

Súbor so sieťou na rezanie by mal byť pripojený k súboru s tlačou ako posledná stránka vo viacstránkovom súbore. Ak sú súbory odosielané samostatne, ich názvy musia jednoznačne identifikovať obsah.

Rozmery projektu

Pracovná oblasť

Projekty na výseky (línie rezu, bigovania) musia byť umiestnené v obdĺžniku s maximálnym rozmerom 300x470 mm.
Presahy môžu presahovať túto oblasť.

Presahy

Minimálny požadovaný presah je 2 mm z každej strany.

Formát projektu

Súbory požadované pre projekt

Projekt musí obsahovať:

• Súbor s grafikou - zväčšený o požadovaný presah.
• Súbor s líniami rezu a bigovania - pripravený podľa pokynov.
• Ďalší súbor s maskou zušľachtenia (napr. UV lak, Liquid Gold, Liquid Silver), ak projekt obsahuje také prvky.

Jednotlivé použitie

• Použitie môže mať akýkoľvek tvar.
• Všetky dôležité objekty by mali byť minimálne 3 mm od línie rezu.
• Neodporúča sa navrhovať rámiky, obvodky ani iné prvky blízko línie rezu - minimálna vzdialenosť je 5 mm, aby sa predišlo neestetickým efektom.

Šablóna na výrobu výsekového nástroja (na výseky)

Línie rezu a bigovania

• Línie rezu: tenké (vlasové) v červenej farbe.
• Línie bigovania: tenké (vlasové) v žltej farbe.
• Minimálna vzdialenosť medzi líniami rezu a bigovania: 4 mm.

Pravidlá navrhovania

• Línie rezu a bigovania by mali tvoriť uzavreté krivky, ak je to možné.
• Vyhýbajte sa duplikovaniu alebo prekrývaniu línií rezu a bigovania.
• Príliš drobné alebo zložité prvky môžu znemožniť výrobu výsekového nástroja, čo vedie k odmietnutiu projektu.

Presnosť rezu

Pasovanie tlače a okrajov rezu môže kolísať o ±1,5 mm.

Uloženie súboru

• Projekt musí byť pripravený vo vektorovej podobe.
• Preferované formáty: PDF alebo CDR (vektorová grafika).
• Súbor so šablónou na výseky by mal byť pripojený k súboru s tlačou ako posledná stránka vo viacstránkovom súbore. Ak sú súbory odosielané samostatne, ich názvy musia jednoznačne identifikovať obsah („tlač“, „zušľachtenie“, „výseky/rezanie“).

Dôležité poznámky

• V prípade technických problémov súvisiacich s projektom (napr. zložitosť tvaru), D&D si vyhradzuje právo zmeniť cenu alebo odmietnuť realizáciu.
• Nemusíte sa obávať o prípravu projektu na výrobu výsekového nástroja - súbory sú u nás dvakrát overované, aby sa zabezpečila ich správnosť.
• Pri opakovaní objednávky už nenesiete náklady na výrobu výsekového nástroja, za predpokladu, že v objednávke uvediete použitie existujúceho výsekového nástroja (v kalkulátore je dostupná možnosť „Opakovaná objednávka“).

Frézovanie umožňuje presné vyrezávanie akýchkoľvek tvarov v širokej škále pevných materiálov (z tlače na veľkom formáte).

Formát použitia

• Maximálna veľkosť použitia je 1250 x 2480 mm a je obmedzená rozmermi vybraného materiálu.
• Minimálna veľkosť použitia je 100 x 100 mm.

Formát projektu

Štruktúra súboru

• Súbor by mal byť jednostránkový a obsahovať iba línie rezu a/alebo narezávania.
• Línie narezávania vykonávame frézou kužeľovou 90o - uľahčujú ohýbanie materiálu (iba tubond).
• Línie musia byť viditeľné a presunuté na vrch vrstiev projektu.

Použitie na rezanie

• Povrchy určené na vyrezanie vyplňte farbou 100% Cyan (pre operátora na odlíšenie použitia od odpadu).
• Línie rezu označte farbou červenou vlasovou.
• Línie narezávania označte farbou žltou vlasovou.

Priestor medzi prvkami

• Ak sa v súbore nachádza veľa prvkov na vyrezanie, línie rezu musia byť od seba vzdialené minimálne 10 mm.

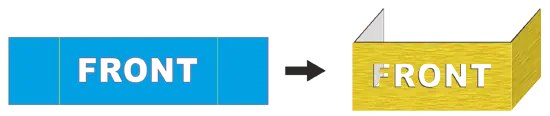

Smer projektu

• Navrhujte vždy ako prednú stranu použitia, čo má význam pri jednostranných materiáloch a počas narezávania.
• Neposielajte projekty v zrkadlovom obraze.

Odporúčania pre línie rezu a narezávania

• Línie rezu musia byť uzavretými krivkami.
• Vyhýbajte sa prekrývajúcim sa líniám rezu.
• Používajte priame línie, kde je to možné.
• Minimalizujte počet vrcholov - používajte len toľko, koľko je potrebné na definovanie krivky.
• Spájajte línie, vytvárajúc dlhé segmenty namiesto mnohých krátkych.

Odporúčania pre materiály

Rezanie a narezávanie v závislosti od spracovávaného materiálu sa vykonáva dvoma technológiami: nožom alebo frézou. Aby sa dosiahol presný efekt, je potrebné zohľadniť špecifiká spracovania pre daný podklad a použiť vhodné označenia v produkčnom súbore.

Poznámka: Príprava línií rezu v rozpore s vyššie uvedenými odporúčaniami môže viesť k rozstrapkaniu okrajov.

Poznámky:

• Tolerancia pasovania - pasovanie tlače a okrajov rezu môže kolísať o ±1,5 mm.
• Zložitosť projektu - ak je projekt príliš zložitý alebo neoptimálne pripravený, čo významne predĺži čas práce plotra, vyhradzujeme si právo zmeniť cenu. Klient bude o tom informovaný pred realizáciou objednávky.

Uloženie súboru

Súbor so sieťou na rezanie/frézovanie by mal byť pripojený k súboru s tlačou ako posledná stránka vo viacstránkovom súbore. Ak sú súbory odosielané samostatne, ich názvy musia jednoznačne identifikovať obsah.

Rezanie laserom CO2 umožňuje presné vyrezávanie a gravírovanie v širokej škále materiálov, v rámci obmedzenej pracovnej oblasti.

Pracovná oblasť

• Maximálna pracovná oblasť je 600 x 457 mm.
• Veľkosť projektu nesmie presiahnuť túto oblasť.

Línie rezu

• Línie rezu by mali byť navrhnuté ako vlasová línia v farbe magenta (100%).
• V programe CorelDRAW (ak je táto možnosť dostupná), vypnite Správu farieb v menu Nástroje.

Uloženie súboru

Súbor so sieťou na rezanie by mal byť pripojený k súboru s tlačou ako posledná stránka vo viacstránkovom súbore. Ak sú súbory odosielané samostatne, ich názvy musia jednoznačne identifikovať obsah.

Formáty súborov

• preferované - PDF
• akceptované - CDR

Tolerancia pasovania

• Pasovanie tlače a okrajov rezu môže kolísať o ±1,5 mm.

Poznámky

• Rezanie laserom umožňuje dosiahnuť priehľadný, zrkadlový povrch, avšak nie je dokonale hladký ako v prípade frézovania diamantovým nástrojom - môžu byť viditeľné drobné nerovnosti vyplývajúce z procesu topenia materiálu.
• V prípade zložitých tvarov alebo neoptimálne pripravených súborov, čo predĺži čas práce plotra, vyhradzujeme si právo zmeniť cenu. Klient bude informovaný pred realizáciou objednávky.

Rezanie obdĺžnikových použití na mieru sa vykonáva pomocou dvoch metód: ručného nožového trimera alebo píly s jemnými zubami.

Trimer nožový

Je to nástroj pripomínajúci veľký nožový gilotínový systém rezania. Pracuje na princípe posuvného ostria, ktoré prereže materiál jedným, rovnomerným pohybom. Používa sa hlavne na presné orezávanie tenkých materiálov, ako je papier, fólia, tenká lepenka alebo plasty.

Píla s jemnými zubami

Je to nástroj na rezanie vybavený kotúčom s početnými jemnými zubami. Používa sa hlavne na rezanie hrubších materiálov, ako sú kompozitné dosky, hrubšia lepenka alebo materiály s väčšou tuhosťou.

Obe metódy zanechávajú viditeľné stopy na bočných hranách.

Ak vám záleží na dokonale hladkých hranách, vyberte si diamantové frézovanie, ktoré zabezpečuje najvyššiu presnosť a hladkosť povrchu.

Štandardné produkty

• Pre produkty ako skladané letáky, zložky atď., sú bigy vopred určené a je potrebné pripraviť súbor podľa dedikovaného šablóny.
• Šablóny pre jednotlivé produkty je možné stiahnuť z jednotlivých kalkulátorov

Nestandardné práce

V prípade bigovania, perforácie alebo falcovania nestandardných projektov (nezadefinovaných v šablónach) je potrebné:

• Pridať presný popis miesta bigu a smeru skladania v poznámkach pri zadávaní objednávky.
• Smer skladania môže zahŕňať:
  • V - skladanie na polovicu.
  • C - skladanie do "C - do stredu".
  • Z - skladanie do "harmoniky".
• Ak je to možné, miesta bigu by mali byť označené tenkou žltou líniou pri okraji použitia a/alebo na presahu.

Bigy v prácach vyrezávaných plotrom

• V prípade prác akýchkoľvek tvarov vyrezávaných plotrom, je potrebné zahrnúť línie bigovania aj rezu na sieť projektu.
• Podrobné pokyny nájdete v Pomoci v sekcii Rezanie plotrom

Poznámka

Nelaminovaný papier s gramážou 250-350 g/m² môže praskať na líniách bigovania. Efekt je zvlášť viditeľný na tmavých farbách. Aby sa tomu predišlo, odporúčame laminovanie.

Vŕtanie otvorov je kníhviazačský proces, pri ktorom sa v tlačených materiáloch vytvárajú otvory o určitej priemeru. Táto služba je obzvlášť užitočná pri projektoch ako kalendáre, visačky, štítky, katalógové karty do zložiek alebo iné materiály vyžadujúce spojenie alebo zavesenie.

Ako označiť miesta vŕtania otvorov?

• Označenie: Použite malý bod v červenej farbe (alebo inej kontrastujúcej s pozadím) s priemerom maximálne 2 mm.
• Umiestnenie otvorov by malo zohľadňovať pevnosť materiálu - otvory by nemali byť umiestnené príliš blízko okraja.

Ďalšie tipy

• Ak máte otázky týkajúce sa prípravy súboru na vŕtanie otvorov, kontaktujte nás - naši špecialisti vám radi pomôžu.

Na zmeranie dĺžky krivky je potrebné stiahnuť z našej stránky nadstavbu pre program CorelDRAW™:
Stiahnite si súbor: DDCorelMacro.gms

Nadstavba funguje vo všetkých verziách Corela počnúc CorelDRAW™ 10 a vyššie.

Na pridanie modulu do programu je potrebné ho skopírovať do priečinka ..\Draw\GMS nachádzajúceho sa v priečinku, kde bol nainštalovaný program CorelDraw™. Pri typických nastaveniach by to malo byť: „C:\Program Files\Corel\Corel Graphics 12\Draw\GMS"

V programe CorelDraw X8 je potrebné súbor nahrať do „C:\Users\{názov používateľa}\AppData\Roaming\Corel\CorelDRAW Graphics Suite X8\Draw\GMS".

Názvy priečinkov sa môžu líšiť v závislosti od verzie corela a operačného systému.

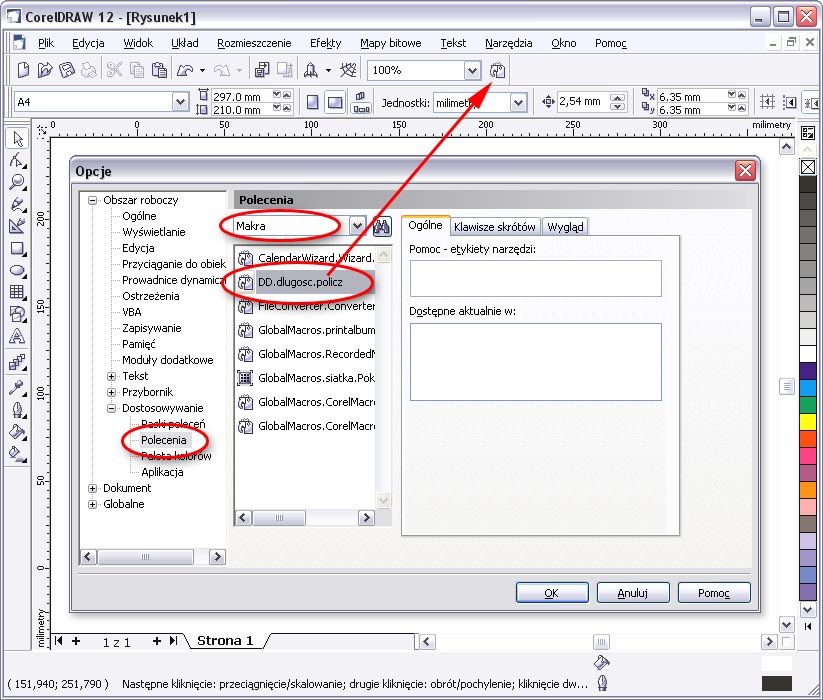

Potom spustíme program CorelDRAW™ a vyberieme z menu Nástroje -> Prispôsobenie. Na obrazovke by sa malo objaviť okienko „Možnosti"



Podľa označených polí na vyššie uvedenom obrázku vyberieme z zoznamu možností Príkazy, potom z rozbaľovacieho menu vyberieme Makrá. Na zozname dostupných modulov nájdeme makro DD.dlugosc.policz. Na pridanie tlačidla s naším makrom do zoznamu tlačidiel je potrebné „pretiahnuť myšou“ vybrané makro na panel s tlačidlami a tam ho pustiť. (červená šípka na obrázku)

Na výpočet dĺžky línie rezu je potrebné označiť všetky vyrezávané tvary a kliknúť na novo pridané tlačidlo.

V prípade, že nemáte k dispozícii vhodnú verziu corela, dĺžku môžete zmerať ľubovoľným programom, ktorý má funkcie umožňujúce meranie dĺžky krivky. Dĺžku je potrebné uviesť v milimetroch.
V prípade nedostatku vhodného softvéru, môžete vytlačiť na ľubovoľnej tlačiarni línie rezu v známej mierke a zmerať ručne dĺžku línie pomocou pravítka, kružidla alebo nite, a potom vynásobiť známym koeficientom mierky. Takto približnú hodnotu je potrebné zadať do kalkulátora a náš pracovník ju upraví po overení dĺžky v programe.
